Atuadores rotativos pneumaticos são usados quando a linha precisa transformar ar comprimido em movimento de giro controlado. Em vez de apenas avançar e recuar, como acontece em muitos cilindros lineares, esse tipo de atuador gera rotação para abrir, fechar, indexar, posicionar ou transferir peças dentro de um processo automatizado.

Na prática, ele aparece em válvulas de processo, mesas giratórias, unidades indexadoras, sistemas de posicionamento e dispositivos que precisam mover uma peça para uma nova posição com repetibilidade. Em projetos de automação industrial, a escolha não deve partir apenas do ângulo de giro. Ela precisa considerar torque, carga, tempo de ciclo, travamento, sensores, amortecimento, segurança e integração com o restante da célula.

Quando o atuador é bem especificado, o ganho aparece em previsibilidade. A peça chega ao ponto correto, a posição final é confirmada, o processo seguinte acontece no tempo certo e a manutenção tem menos correções emergenciais. Quando a escolha é feita sem critério, o giro pode perder precisão, gerar impacto, sobrecarregar componentes ou comprometer a disponibilidade da linha.

O que são atuadores rotativos pneumáticos

Um atuador rotativo pneumatico é um componente que recebe ar comprimido e converte essa energia em movimento angular. Esse movimento pode ser limitado a 90°, 135°, 180° ou outros ângulos, dependendo do projeto do equipamento e da aplicação.

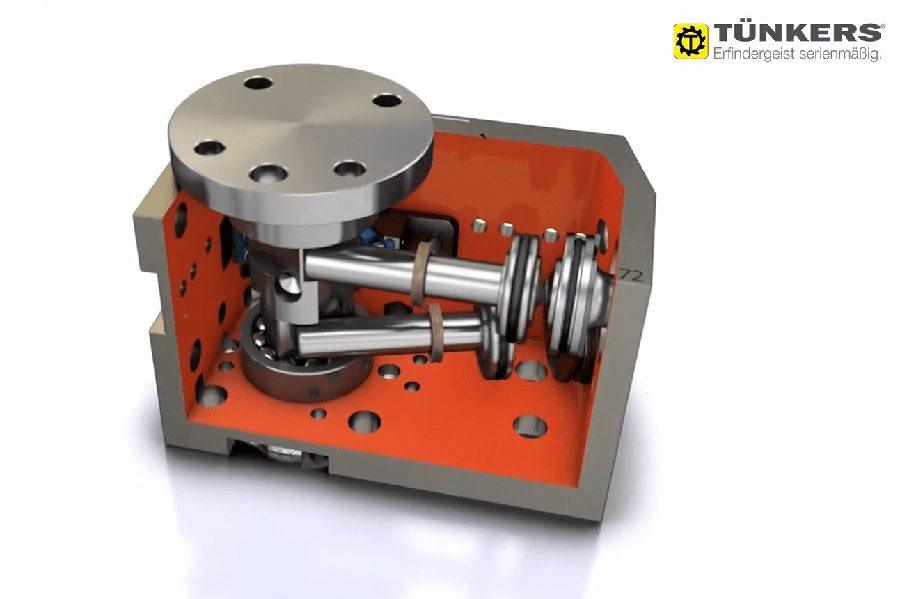

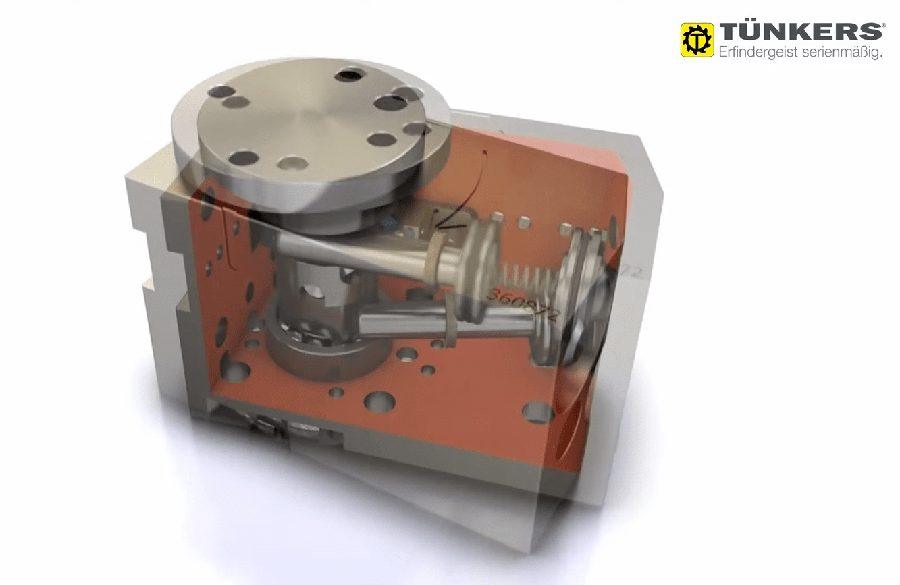

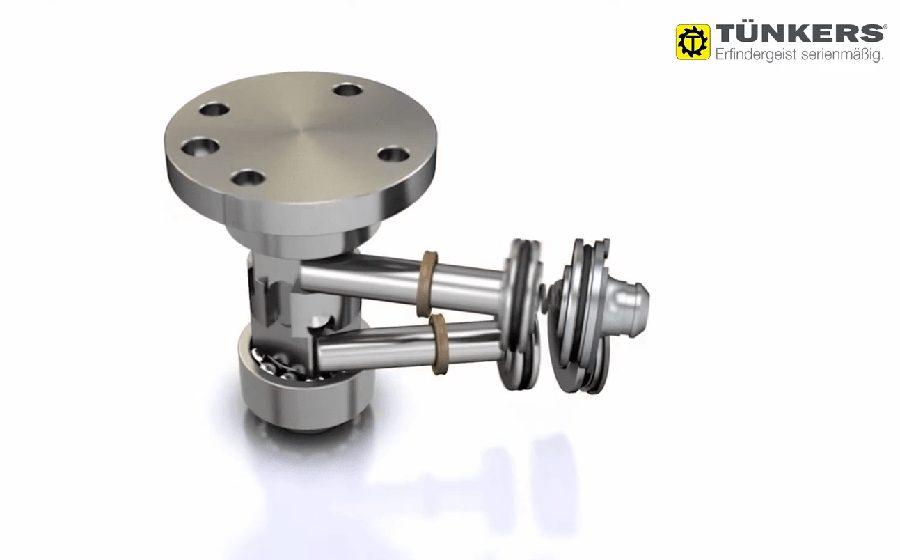

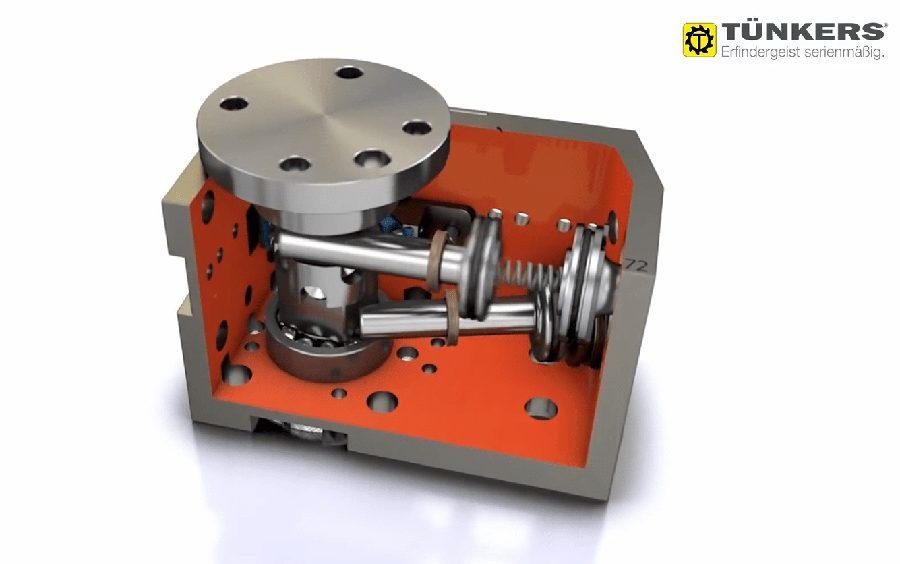

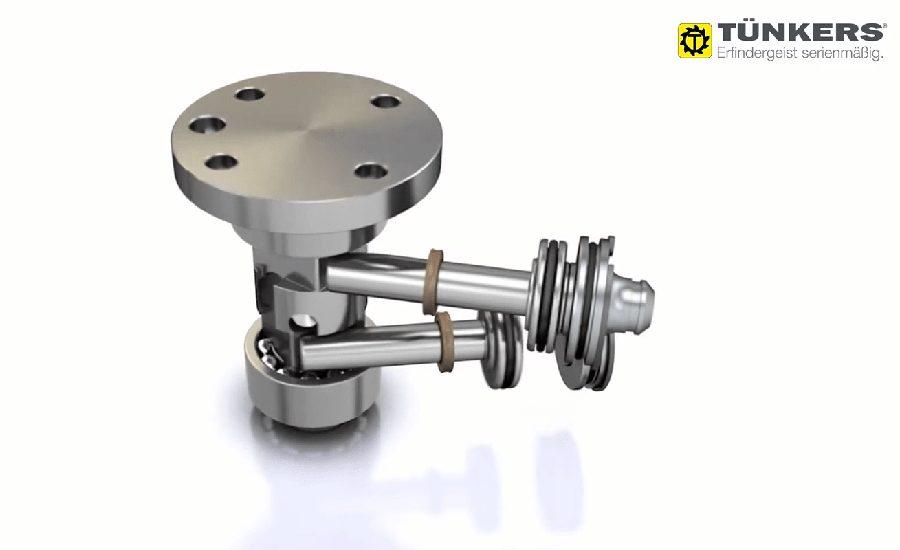

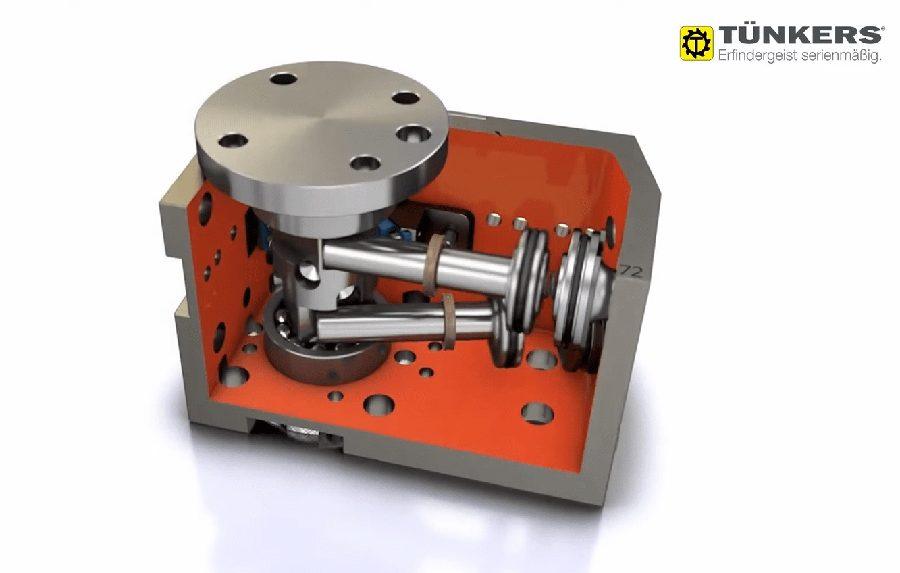

O princípio é simples: o ar comprimido entra no atuador, movimenta pistões, palhetas ou mecanismos internos e gera torque no eixo de saída. Esse torque é usado para girar uma válvula, movimentar uma mesa, indexar uma posição ou acionar um conjunto mecânico.

A referência técnica da MTi Brasil explica o uso desse tipo de solução em válvulas de processo, especialmente em acionamentos de quarto de volta. No ambiente industrial, porém, o conceito também se conecta a aplicações de posicionamento, como mesas e unidades giratórias.

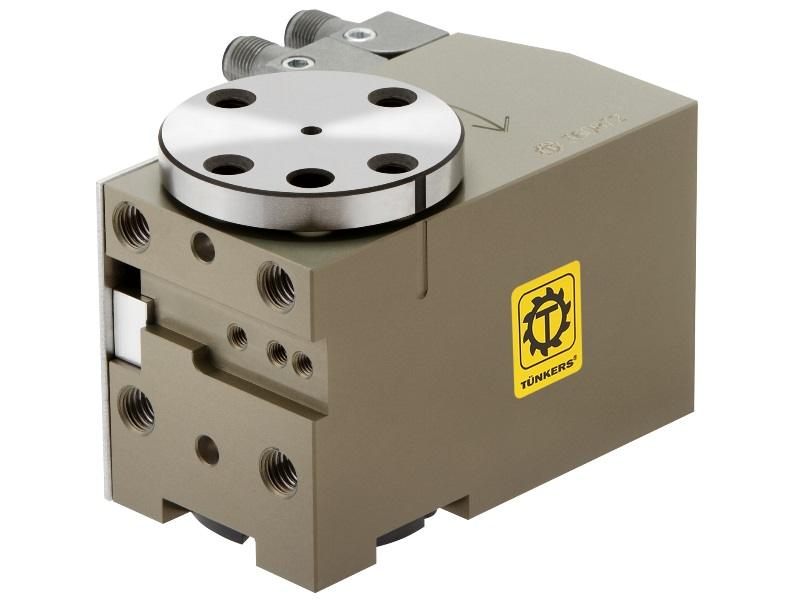

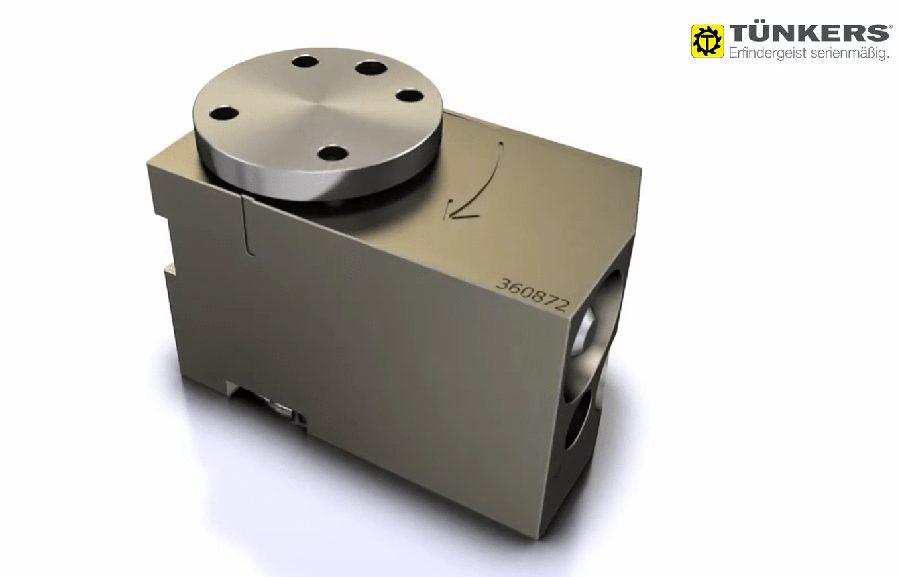

Na Tünkers, esse raciocínio aparece em soluções como a Mesa Giratória Indexadora Pneumática RT 4-C, que usa acionamento pneumático para movimento indexado, travamento mecânico na posição final e sensores indutivos para detecção de posição.

Para que serve um atuador pneumatico rotativo

Um atuador pneumatico rotativo serve para executar movimentos de giro com controle e repetibilidade. Ele é indicado quando a operação precisa mudar a orientação de uma peça, alternar posições de trabalho ou acionar mecanismos que dependem de rotação.

Entre as aplicações mais comuns estão:

• abertura e fechamento de válvulas industriais;
• posicionamento de peças em dispositivos;
• indexação entre estações de montagem;
• giro de mesas compactas;
• transferência de componentes entre etapas;
• centralização e travamento em processos automatizados;
• movimentação de conjuntos em linhas flexíveis.

Em muitos casos, o atuador não trabalha sozinho. Ele integra sensores, válvulas, amortecedores, travas mecânicas, estruturas de apoio e lógica de comando. Por isso, a pergunta correta não é apenas “qual atuador gira?”. A pergunta técnica é: “qual conjunto garante posição, torque e segurança no tempo de ciclo exigido?”.

Diferença entre atuador rotativo e cilindro linear

O cilindro linear produz deslocamento reto. Ele avança e retorna ao longo de um curso. Já o atuador rotativo produz deslocamento angular. Ele gira um eixo, uma mesa, uma válvula ou um mecanismo.

Essa diferença muda a forma de especificar o equipamento. No cilindro linear, a análise costuma envolver força, curso, diâmetro, velocidade e carga lateral. No rotativo, a análise passa por torque, ângulo, momento de inércia, massa movimentada, centro de gravidade, tempo de aceleração, desaceleração e precisão da posição final.

Em uma célula industrial, confundir esses critérios pode gerar falhas. Um equipamento pode até conseguir girar a peça em baixa velocidade durante um teste, mas perder estabilidade quando entra em ciclo contínuo. Por isso, atuadores pneumaticos rotativos precisam ser avaliados dentro da condição real de produção, não apenas em bancada.

Atuador pneumatico rotativo 180 graus e outros ângulos de giro

O atuador pneumatico rotativo 180 graus é usado quando a aplicação precisa alternar entre duas posições opostas. Esse tipo de giro pode aparecer em inversão de peças, transferência entre estações, mudança de orientação ou dispositivos que precisam levar o componente de um lado ao outro do processo.

Também existem aplicações com 90°, muito comuns em válvulas de quarto de volta, e aplicações com outros limites, como movimentos até 135°. A Unidade Giratória Indexadora Pneumática TD 215 é um exemplo de solução voltada a operações de até 135°, com alimentação pneumática, posição final bloqueada mecanicamente e opção de amortecedor para localização da posição final.

A escolha do ângulo depende do que a peça precisa fazer. Se a aplicação exige apenas abrir e fechar, 90° pode bastar. Se precisa inverter orientação, 180° pode ser mais adequado. Se o objetivo é indexar posições de trabalho, uma mesa giratória pode ser a solução mais estável.

Como dimensionar um atuador rotativo pneumatico

Entender como dimensionar um atuador rotativo pneumatico começa pela carga. Antes de escolher o modelo, é preciso mapear o que será girado, qual é o peso, onde está o centro de gravidade, qual é o raio de atuação e em quanto tempo o movimento precisa acontecer.

Os principais critérios são:

• torque necessário para iniciar e manter o giro;
• momento de inércia da massa movimentada;
• ângulo de rotação;
• tempo de ciclo disponível;
• frequência de acionamento;
• pressão real da rede de ar;
• necessidade de amortecimento;
• precisão exigida na posição final;
• presença de trava mecânica;
• sensores de posição;
• ambiente de operação;
• facilidade de manutenção.

O torque não deve ser calculado apenas para a condição ideal. A aplicação pode ter variação de carga, atrito, impacto, folga mecânica, perda de pressão e envelhecimento dos componentes. Por isso, o fator de segurança precisa entrar na especificação.

Também é importante avaliar se o atuador terá que parar a massa com precisão. Em movimentos rápidos, a desaceleração pode ser tão crítica quanto a partida. Sem amortecimento ou travamento adequados, a posição final pode sofrer impacto, ruído, desgaste e perda de repetibilidade.

Quando usar uma mesa giratória pneumática

A mesa giratória pneumática faz sentido quando a aplicação precisa combinar giro, posicionamento e suporte da peça em um conjunto mais robusto. Em vez de usar apenas um atuador isolado, a mesa entrega uma solução preparada para indexar posições, receber componentes e sustentar esforços dentro do processo.

No portfólio de mesas giratórias da Tünkers, há soluções para diferentes níveis de carga, precisão e tempo de ciclo. A decisão passa pelo tipo de peça, número de posições, massa transportada, necessidade de travamento e integração com dispositivos de fixação.

Na automação pneumática, esse tipo de solução é útil porque combina velocidade, simplicidade e robustez. Mas a pneumática precisa ser bem aplicada. Uma mesa giratória não deve ser escolhida apenas porque gira. Ela deve ser escolhida porque entrega estabilidade de processo.

Erros comuns na escolha do atuador rotativo

Os erros mais frequentes aparecem quando a especificação fica restrita ao ângulo de giro ou ao preço do componente. Entre os principais estão:

• escolher torque sem considerar inércia;
• ignorar o peso real da peça e do dispositivo;
• não prever amortecimento na posição final;
• deixar sensores fora da lógica de segurança;
• usar pressão nominal em vez da pressão real disponível;
• não considerar o número de ciclos por turno;
• instalar o atuador sem avaliar cargas desalinhadas;
• comparar produtos diferentes sem olhar a aplicação completa.

Esses erros afetam produtividade, qualidade e manutenção. O atuador pode até funcionar no primeiro teste, mas apresentar desgaste prematuro quando submetido a ciclos repetidos, variações de carga ou pequenas oscilações da rede de ar.

Como escolher com segurança

A escolha segura começa pelo processo. Primeiro, defina o movimento necessário: girar, indexar, abrir, fechar, inverter ou posicionar. Depois, transforme essa necessidade em dados: carga, torque, ângulo, tempo de ciclo, pressão, ambiente, sensores e requisito de precisão.

Em seguida, avalie se a solução deve ser um atuador isolado, uma unidade giratória ou uma mesa indexadora completa. Em linhas industriais, essa diferença é importante. Às vezes o problema não é apenas gerar rotação. É garantir que a rotação termine sempre no mesmo ponto, com peça estável e confirmação segura para a próxima etapa.

Para aplicações de posicionamento, a Tünkers pode apoiar a análise do conjunto completo: movimento, carga, dispositivo, sensores, travamento e manutenção. Assim, a solução deixa de ser apenas um componente pneumático e passa a ser parte da estabilidade operacional da linha.
