Cilindro pneumatico é uma das buscas mais comuns quando uma equipe precisa transformar ar comprimido em movimento controlado dentro da fábrica. Na prática, esse termo costuma apontar para um conjunto maior de soluções: atuadores pneumáticos lineares, rotativos, grampos, garras, unidades de fixação e dispositivos que movimentam, pressionam, travam ou posicionam peças em ciclos repetitivos.

A escolha parece simples quando se olha apenas para diâmetro, curso e pressão. Mas, em uma linha real, o atuador certo precisa entregar força, velocidade, repetibilidade, segurança e manutenção previsível. Quando a especificação ignora esses fatores, o resultado aparece em forma de vazamento, consumo excessivo de ar, perda de posição, impacto mecânico, instabilidade de fixação e parada de linha.

Em projetos de automação industrial, a Tünkers trata a pneumática como parte do processo, não apenas como componente. O atuador precisa conversar com o dispositivo, com a peça, com os sensores, com o comando e com o tempo de ciclo da célula.

O que é um atuador pneumático

Um atuador pneumático converte a energia do ar comprimido em movimento mecânico. Esse movimento pode ser linear, como ocorre em cilindros pneumáticos, ou rotativo, como acontece em atuadores usados para giro, indexação, válvulas e determinados movimentos de posicionamento.

As referências técnicas do planejamento, como o guia da MTi Brasil e o conteúdo da Bongas, reforçam essa base: o ar comprimido entra no sistema, atua sobre uma área interna e gera deslocamento. A decisão de engenharia está em definir quanto movimento, quanta força e qual controle a aplicação exige.

Esse ponto é essencial porque nem todo atuador pneumático resolve o mesmo problema. Um cilindro pode empurrar, puxar ou deslocar uma peça. Um grampo pode travar uma chapa em posição. Uma garra pode segurar um componente. Uma unidade pneumática pode combinar avanço, fixação e retorno em um mesmo conjunto. Em todos os casos, a pergunta técnica é a mesma: qual movimento precisa ocorrer com segurança, precisão e repetibilidade?

Quando usar atuadores pneumáticos na indústria

Atuadores pneumáticos fazem sentido quando a operação exige ciclos rápidos, boa robustez, simplicidade de integração e manutenção conhecida. Em muitas plantas industriais, o ar comprimido já está disponível, o que facilita a instalação de cilindros, grampos e válvulas em dispositivos automatizados.

Eles aparecem com frequência em aplicações como:

• fixação de chapas e subconjuntos;
• movimentação linear em dispositivos;
• abertura e fechamento de mecanismos;
• acionamento de grampos e garras;
• posicionamento de peças antes da solda, montagem ou inspeção;
• sistemas de alimentação e transferência;
• operações repetitivas com tempo de ciclo curto.

No módulo de Fixação Tünkers, por exemplo, há diferentes soluções pneumáticas para travar, girar, posicionar e sustentar peças em processos automatizados. O ponto não é escolher pneumática porque ela é tradicional. O ponto é usá-la quando ela oferece o melhor equilíbrio entre força, velocidade, custo, manutenção e segurança operacional.

Cilindro pneumatico dupla ação: onde ele se encaixa

O cilindro pneumatico dupla ação é um dos modelos mais usados em automação porque utiliza ar comprimido tanto para avançar quanto para retornar. Isso permite controle mais consistente do movimento nos dois sentidos, especialmente em aplicações que não podem depender apenas de mola, gravidade ou retorno passivo.

Em um cilindro de simples ação, o ar atua em um sentido e o retorno normalmente depende de mola ou força externa. Em um cilindro de dupla ação, o ar entra alternadamente nas duas câmaras. Por isso, ele costuma ser mais adequado quando a operação exige repetição, previsibilidade e controle do retorno.

Na prática, o cilindro dupla ação pneumatico pode ser indicado para empurrar, recuar, abrir, fechar, alimentar, posicionar ou auxiliar mecanismos de fixação. Ele também pode ser integrado a sensores para confirmar posição avançada, posição recuada e condição segura antes da próxima etapa da célula.

Essa confirmação é decisiva em linhas automatizadas. Se a peça não está na posição correta, o robô, a ferramenta ou o operador podem executar uma ação fora de referência. O atuador pneumático deixa de ser apenas um item mecânico e passa a fazer parte da lógica de segurança e qualidade do processo.

Como dimensionar um cilindro pneumatico

Saber como dimensionar um cilindro pneumatico exige transformar a necessidade da aplicação em dados técnicos. A escolha começa antes do catálogo. O time precisa entender o movimento desejado, a carga envolvida, a força necessária, o curso, a velocidade, o número de ciclos, o ambiente e o nível de controle esperado.

Os principais critérios são:

• força necessária para mover, prender ou sustentar a peça;
• pressão real disponível na rede, não apenas a pressão nominal;
• curso útil do atuador;
• diâmetro do pistão;
• velocidade de avanço e retorno;
• frequência de ciclos por minuto ou por turno;
• posição de montagem;
• presença de cargas laterais;
• necessidade de amortecimento;
• sensores de fim de curso;
• espaço disponível no dispositivo;
• risco de sujeira, respingo, água, óleo ou calor.

Um erro comum é escolher o cilindro apenas pela força teórica. Na prática, atrito, perdas de pressão, variação de rede, desalinhamento, carga dinâmica e fator de segurança precisam entrar na conta. Quando a aplicação envolve fixação, o cuidado é ainda maior: força insuficiente permite movimentação da peça; força excessiva pode deformar o material ou sobrecarregar o dispositivo.

Por isso, em projetos de grampos industriais, a análise precisa considerar o conjunto completo: peça, braço de fixação, ponto de apoio, acesso da ferramenta, sensores e manutenção.

Como calcular a força de um cilindro pneumatico

Para entender como calcular a força de um cilindro pneumatico, a lógica básica é relacionar pressão e área do pistão. Em termos simples:

Força = pressão x área

Quando a pressão está em bar e a área em milímetros quadrados, uma aproximação prática é:

Força teórica em N = pressão em bar x área em mm² x 0,1

A área do pistão é calculada pela fórmula:

Área = π x diâmetro² / 4

Em cilindros de dupla ação, há uma diferença importante entre avanço e retorno. No avanço, normalmente se usa a área total do pistão. No retorno, a haste ocupa parte da área útil, então a força disponível tende a ser menor. Por isso, para o retorno, a área efetiva deve descontar a área da haste.

Essa força ainda precisa ser corrigida por eficiência e fator de segurança. Uma aplicação que exige 500 N não deve receber um atuador dimensionado exatamente para 500 N em condição ideal. A rede pode oscilar, o atrito pode aumentar e o dispositivo pode envelhecer. A escolha segura considera margem técnica, ensaio e validação no processo.

Como calcular o consumo de ar de um cilindro pneumatico

Entender como calcular o consumo de ar de um cilindro pneumatico ajuda a evitar um problema comum: o componente funciona isoladamente, mas a rede de ar não sustenta a produção quando a linha entra em ritmo real.

O consumo depende principalmente de:

• diâmetro do cilindro;
• curso;
• pressão de trabalho;
• volume das câmaras;
• número de ciclos por minuto;
• tipo de acionamento;
• perdas por conexões, mangueiras e vazamentos.

Para uma estimativa técnica, calcule o volume geométrico preenchido em cada movimento e multiplique pela pressão absoluta e pela frequência de ciclos. Em cilindros de dupla ação, considere o volume de avanço e o volume de retorno, lembrando que a haste reduz o volume de uma das câmaras.

Uma forma prática de raciocinar é:

Consumo por minuto = volume por ciclo x pressão absoluta x ciclos por minuto

A pressão absoluta é a pressão manométrica somada a aproximadamente 1 bar. Assim, uma linha trabalhando a 6 bar manométricos deve ser estimada em cerca de 7 bar absolutos para cálculo de ar normalizado.

Esse cálculo não substitui a análise de engenharia, mas ajuda a prever se compressores, reservatórios, válvulas e tubulações suportam a demanda. Também ajuda a comparar alternativas quando a fábrica busca reduzir custo energético e vazamentos.

Critérios para escolher com segurança e precisão

A escolha de um atuador pneumático deve equilibrar desempenho e risco operacional. Antes de fechar a especificação, vale passar por um checklist técnico:

• a força calculada atende ao processo com margem;
• o curso cobre o deslocamento útil sem trabalhar no limite;
• a velocidade é compatível com o tempo de ciclo;
• o atuador está protegido contra cargas laterais indevidas;
• há amortecimento quando o impacto puder reduzir vida útil;
• os sensores confirmam posições críticas;
• a válvula tem vazão compatível com o movimento esperado;
• a rede de ar sustenta pressão e consumo durante a produção;
• o dispositivo permite manutenção sem desmontagens complexas;
• o ambiente foi considerado no material, vedação e proteção.

Esse cuidado evita decisões baseadas apenas no preço do componente. Em uma célula industrial, o custo real está no processo: parada, retrabalho, manutenção emergencial, perda de qualidade e risco de segurança.

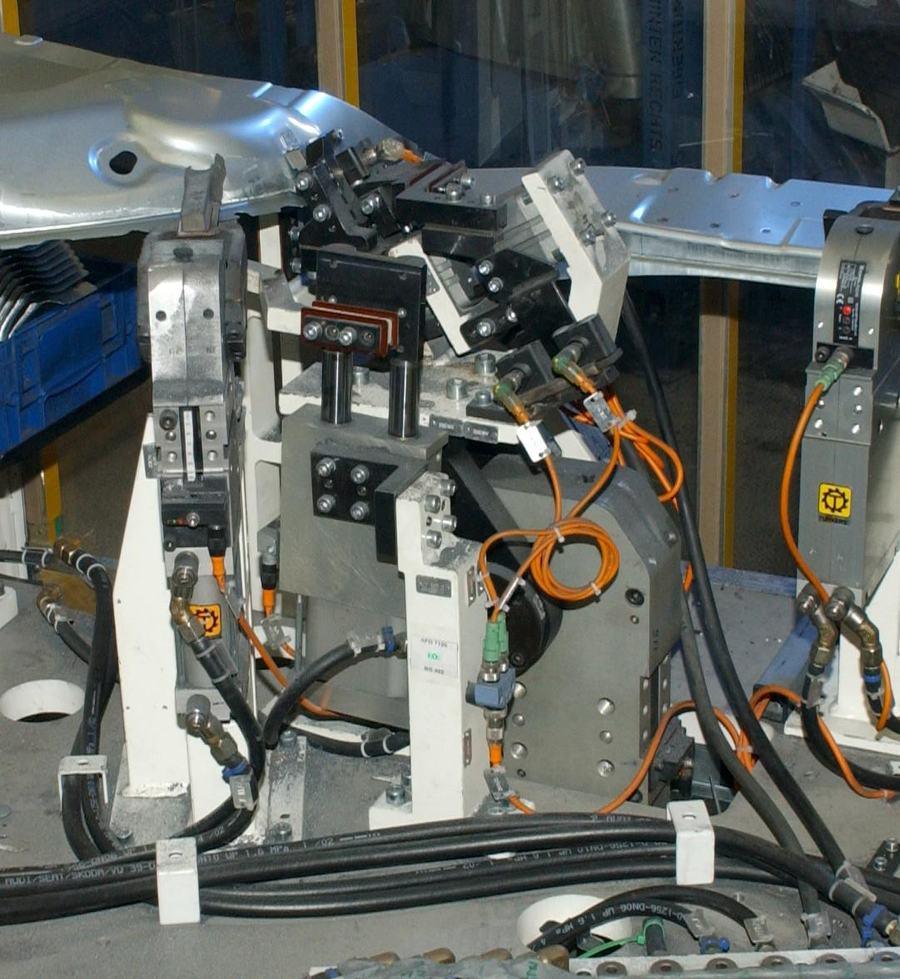

Atuadores pneumáticos em sistemas de fixação

Em fixação, o atuador pneumático precisa garantir que a peça permaneça estável durante a operação. Isso vale para solda, montagem, inspeção, alimentação e transferência. Quando a fixação oscila, todo o processo perde referência.

Conteúdos da própria Tünkers sobre grampo pneumático mostram como cilindro, pistão e válvula de controle participam do acionamento de dispositivos de fixação. Essa lógica é importante porque a qualidade da fixação não depende apenas da força bruta. Ela depende da geometria do ponto de apoio, do braço, da repetibilidade, do travamento e da confirmação por sensores.

Também é por isso que a automação pneumática continua relevante em linhas industriais. Quando bem especificada, ela entrega velocidade, robustez e integração simples com dispositivos automatizados.

Erros que comprometem a escolha do atuador

Os erros mais frequentes aparecem quando a especificação é feita sem olhar a aplicação completa. Entre eles:

• escolher o diâmetro sem calcular força real;
• ignorar a diferença entre avanço e retorno;
• usar curso maior do que o necessário;
• subestimar o consumo de ar;
• instalar cilindro sem guia em carga lateral;
• esquecer sensores em posições críticas;
• trabalhar com pressão instável;
• usar o atuador como compensação para erro mecânico;
• não prever acesso de manutenção;
• copiar uma solução de outra célula sem validar a nova peça.

Esses pontos parecem simples, mas explicam boa parte das falhas em campo. Um atuador bem escolhido não apenas se move. Ele sustenta o ritmo da linha com repetibilidade, segurança e previsibilidade.

Como avançar com apoio técnico

A melhor escolha começa pela aplicação. Antes de definir o atuador, a equipe deve mapear peça, carga, curso, força, ciclo, ambiente, sensores, consumo de ar e manutenção. Depois, deve validar se a solução atende ao processo com margem e se pode ser integrada ao dispositivo sem criar novos pontos de falha.

Para linhas que envolvem fixação, posicionamento e automação de células industriais, a Tünkers pode apoiar a análise do conjunto completo. O objetivo é escolher uma solução pneumática que trabalhe com segurança, precisão e disponibilidade, sem depender de ajustes improvisados no chão de fábrica.
