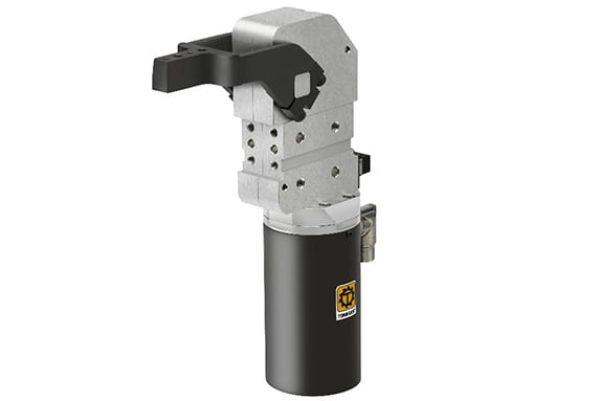

Grampo Elétrico – Série EK

Grampo Elétrico – Série EK é o dispositivo de fixação elétrico com ângulo de abertura ajustável, travamento automático e baixa tensão.

É mais um produto de tecnologia e qualidade Tünkers para nosso módulo de Fixação.

SERVIÇOS TÜNKERS

Estudo inicial para definição do equipamento adequado.
Suporte e técnicos especializados no Brasil.
Desenvolvimento e acompanhamento da solução técnica conforme às necessidades do cliente e do projeto.
Treinamento técnico para os operadores e equipes de engenharia.
Acompanhamento da instalação e testes de produção.

Vantagens

ângulo de abertura ajustável
travamento automático
baixa tensão

Aplicações

Fixação de chapas
Aplicações diversas em linhas de montagem flexíveis - processos automatizados com variações de tipos produtos.
Aplicações em ambientes de Solda - Sensor indutivo imune a interferências.
Auxiliar na fixação de peças em diferentes áreas e processos automatizados

> especificações técnicas

Peso EK 40 / 40.5 / 50 / 63 / 80	3,15 kg / 4,3 kg / 7,3 kg /15 kg
Comprimento EK 40 / 40.5 / 50 / 63 / 80	296 mm / 367 mm / 377 mm / 485 mm
Largura EK 40 / 40.5 / 50 / 63 / 80	140 mm / 150 mm / 150 mm / 185 mm
Altura EK 40 / 40.5 / 50 / 63 / 80	54 mm / 68 mm / 78 mm / 110 mm
Momento de travamento EK 40 / 40.5 / 50 / 63 / 80	200 Nm / 800 Nm / 1500 Nm / 2500 Nm
