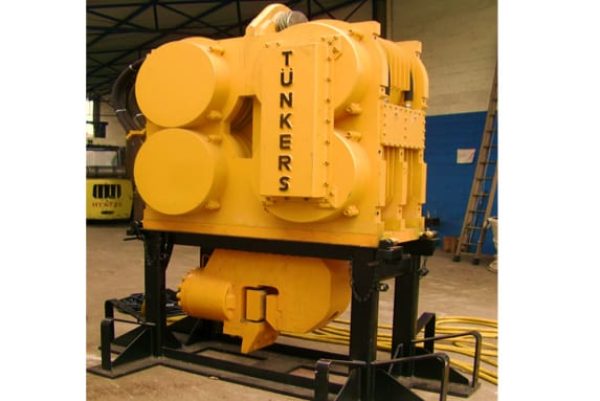

Martelo Vibratório Elétrico PE 150.01

O Martelo Vibratório Elétrico PE 150.01 é indicado para:

cravação de elementos metálicos com um peso máximo de 9,9 toneladas em solos arenosos com SPT de até 40 golpes
cravação de elementos metálicos com um peso máximo de 5,2 toneladas em solos argilosos com SPT de até 10 golpes.

SERVIÇOS TÜNKERS

Estudo inicial para definição do equipamento adequado.
Treinamento.
Operadores qualificados para todos os equipamentos já inclusos no contrato de aluguel de cada equipamento.
Desenvolvimento e locação de acessórios necessários para execução do projeto como guias gabaritos içadores entre outros.
Assistência técnica durante a execução da obra.
Manutenção e preparação de equipamentos Tünkers.

Vantagens

Proporcionam grande segurança ambiental, por falta de óleo hidráulico
Grande facilidade de manuseio de cabos elétricos em comparação aos hidráulicos
Os motores não recuam com carga, por isso o rendimento de cravação é maior
O martelo de vibração elétrico é um conjunto de martelo (amortecedor, célula vibratória e prendedor), armário de controle e cavalete de transporte.
Todo os comandos e os controles de segurança serão feitos de partir de armário de controle: Partida com transformador, que garante baixos picos de corrente elétrica, que economiza combustível.
Freio automático dos excêntricos que garantem uma parada extremamente rápida que evita ressonância nos arredores e evita balanceamento do martelo descontrolável em cima da estaca
As necessidades de segurança são feitas através de circuitos com relês, que evitam operações erradas
Célula vibratória: os quatros eixos com os excêntricos têm seu próprio motor com uma velocidade única
Célula vibratória: usando um efeito físico, eles se sincronizaram sozinhos e não necessitam de engrenagem
Célula vibratória: sem engrenagem aumenta o rendimento, reduz ruído e tem menos manutenção
Amortecedor: pela construção geométrica, ele é apto para cortar a vibração até trepidações ao guindaste
Amortecedor: Na extração, a borracha oca do amortecedor funciona como uma mola, prolonga o efeito de puxamento, e assim aumenta o sucesso de retirada da estaca
Prendedor: O prendedor pode ser equipado com mordentes diferentes para se adaptar em estacas diferentes
O prendedor pode ser deslocado para desviar certos obstáculos durante a cravação
Prendedor: uma chapa intermediaria permite de uma instalação de dois prendedores para cravar tubos
O cavalete serve para um pouso seguro, quando o martelo não está em uso e para transporte
Com um dispositivo adicional, o martelo pode ser usado em uma torre de cravação
Com certas adaptações o martelo pode realizar cravações inclinadas

Aplicações

Túneis / Portos / Diques / Piscinões / Muros / Dolfins / Paredes de cais / Atracadouros / Eclusas / Tanques
Controle e proteção contra enchentes
Contenção de valas e escavações em geral
Parede definitiva de subsolos e estações de metrô
Descontaminação de solo
Canalização de córregos
Reforço de margens
rios e canais
Estacionamentos e passagens subterrâneas
Ensecadeiras e barragens
Encontro e cabeceiras de pontes
Fundações
Colunas estruturais
Estações de bombeamento
Tratamento de Água/Esgoto
Plantas Eólicas

> especificações técnicas

Momento excêntrico

64,0 kgm

Frequência

1460 rpm

Força centrífuga

1500 kN

Amplitude

7,0 mm

Peso dinâmico

9200 kg
