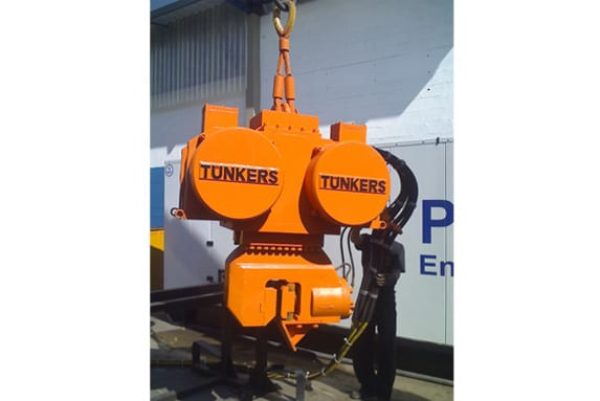

Martelo Vibratório Elétrico PE 50.04 (Dual)

O Martelo Vibratório PE 50.04 (Dual) é indicado para:

cravação de elementos metálicos com peso máximo de 3,4 toneladas em solos arenosos com SPT de até 40 golpes
cravação de elementos metálicos com peso máximo de 2,0 toneladas em solos argilosos Com SPT de até 10 golpes.

SERVIÇOS TÜNKERS

Estudo inicial para definição do equipamento adequado.
Treinamento.
Operadores qualificados para todos os equipamentos já inclusos no contrato de aluguel de cada equipamento.
Desenvolvimento e locação de acessórios necessários para execução do projeto como gabaritos e içadores entre outros.
Assistência técnica durante a execução da obra.
Manutenção e preparação de equipamentos Tünkers.

Vantagens

Proporcionam grande segurança ambiental, por falta de óleo hidráulico
Grande facilidade de manuseio de cabos elétricos em comparação aos hidráulicos
Os motores não recuam com carga, por isso o rendimento de cravação é maior
O martelo de vibração elétrico é um conjunto de martelo (amortecedor, célula vibratória e prendedor), armário de controle e cavalete de transporte.
Todo os comandos e os controles de segurança serão feitos de partir de armário de controle: Partida com transformador, que garantem baixos picos de corrente elétrica o que economiza combustível
Freio automático dos excêntricos que garantem uma parada extremamente rápida: Evita ressonância nos arredores e evita balanceamento do martelo descontrolável em cima da estaca
As necessidades de segurança são feitas através de circuitos com relês, que evitam operações erradas
Célula vibratória: os dois eixos com os excêntricos têm seu próprio motor com velocidades distintas
Célula vibratória: Usando um efeito físico, eles se sincronizaram sozinhos e não necessitam de engrenagem
Célula vibratória: As duas velocidades, padrão e baixa, ambas com a força centrífuga nominal, tem efeitos diferentes, cravação normal e vencimento de uma resistência anormal
Célula vibratória: Sem engrenagem aumenta o rendimento, reduz ruído e tem menos manutenção
Amortecedor: Pela construção geométrica, ele é apto para cortar a vibração até trepidações ao guindaste
Amortecedor: Na extração, a borracha oca do amortecedor funciona como uma mola, prolonga o efeito de puxamento, e assim aumenta o sucesso de retirada da estaca
O prendedor pode ser equipado com mordentes diferentes para se adaptar em estacas diferentes
O prendedor pode ser deslocado para desviar certos obstáculos durante a cravação
O cavalete serve para um pouso seguro, quando o martelo não está em uso e para transporte
Com um dispositivo adicional, o martelo pode ser usado em uma torre de cravação
Com certas adaptações o martelo pode realizar cravações inclinadas

Aplicações

Obras em geral: Escoramento de valas de construção, Paredes de contenção, Fundações profundas, Barreira contra lençol freático,
Navegação: Portos, Cais, Píeres, Atracadouros, Eclusas, Diques secos, Dolfins
Saneamento: Adutoras, Coletores, ETA´s, ETE´s, EE´s, Drenagens, Piscinões
Meio Ambiente: Depósitos de materiais contaminados, descontaminação de solo, Troca de solo profunda
Estruturas na água: Ensecadeiras, Barragens, Reforço de margens de rios, Espigões, Controle e proteção contra enchentes, Canalização e desvios de córregos, tomadas d´água, Fundações dentro d´água, Usinas hidroelétricas
Obras especiais: Trincheiras (boulevard, túneis), Estações de Metrô, Estacionamentos, subsolos e passagens subterrâneas, Moegas, Plantas eólicas, Encontro de pontes, Coluna de areia tipo Huesker

> especificações técnicas

Momento excêntrico

21,3 kgm ou 47,8 kgm

Frequência

975 RPM ou 1.460 RPM

Força centrífuga

500 kN

Amplitude

7,7 mm ou 17,3 mm

Peso dinâmico

2700 Kg
