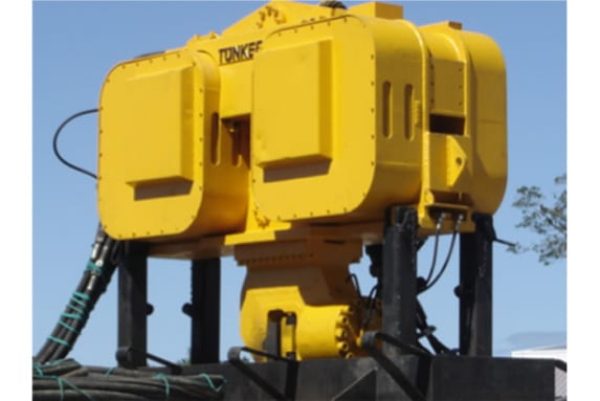

Martelo Vibratório Hidráulico HVB 160 HFV

cravação de elementos metálicos com um peso máximo de 6,5 toneladas em solos arenosos com SPT de até 40 golpes
cravação de elementos metálicos com um peso máximo de 2,6 toneladas em solos argilosos com SPT de até 10 golpes.

SERVIÇOS TÜNKERS

Estudo inicial para definição do equipamento adequado.
Treinamento.
Operadores qualificados para todos os equipamentos já inclusos no contrato de aluguel de cada equipamento.
Desenvolvimento e locação de acessórios necessários para execução do projeto como guias, gabaritos e içadores entre outros.
Assistência técnica durante a execução da obra.
Manutenção e preparação de equipamentos Tünkers.

Vantagens

Ele vem com a própria unidade hidráulica e não necessita de um grupo gerador
Caso a cravação esteja pesada, o martelo não para, mas continua com uma velocidade menor
O martelo é sem ressonância, porque ele acelera sem vibrações.
O martelo de vibração hidráulico é um conjunto de martelo (amortecedor, célula vibratória e prendedor), unidade hidráulica (motor diesel, bombas hidráulicas e com CLP para comando) e cavalete de transporte.
Todo os comandos e os controles de segurança são feitos através da unidade hidráulica
Freio automático dos excêntricos que desliga primeiro a vibração e em seguida o motor
Evita ressonância nos arredores, porque não passa por frequências críticas
Evita movimento descontrolado do martelo em cima da estaca
As necessidades de segurança são feitas através de CLP, o que evita operações erradas
Célula vibratória: os oito eixos com os excêntricos têm seu próprio motor com velocidades reguláveis
Célula vibratória: Usando um efeito físico, eles se sincronizaram sozinhos e não necessitam de engrenagem
Célula vibratória: A ausência de engrenagem aumenta o rendimento, reduz ruído e tem menos manutenção
Amortecedor: pela construção geométrica, ele é apto para cortar a vibração e até trepidações ao guindaste
Amortecedor: Na extração, a borracha oca do amortecedor funciona como uma mola, prolonga o efeito de puxamento, e assim aumenta o sucesso de retirada da estaca
O prendedor pode ser equipado com mordentes diferentes para se adaptar em estacas diferentes
O cavalete serve para um pouso seguro, quando o martelo não está em uso e para transporte
Com certas adaptações o martelo pode realizar cravações inclinadas

Aplicações

Obras em geral: Escoramento de valas de construção, Paredes de contenção, Fundações profundas, Barreira contra lençol freático,
Navegação: Portos, Cais, Píeres, Atracadouros, Eclusas, Diques secos, Dolfins
Saneamento: Adutoras, Coletores, ETA´s, ETE´s, EE´s, Drenagens, Piscinões,
Meio Ambiente: Depósitos de materiais contaminados, descontaminação de solo, Troca de solo profunda
Estruturas na água: Ensecadeiras, Barragens, Reforço de margens de rios, Espigões, Controle e proteção contra enchentes, Canalização e desvios de córregos, Tomadas d´água, Fundações dentro d´água, Usinas hidroelétricas
Obras especiais: Trincheiras (boulevard, túneis), Estações de Metrô, Estacionamentos, subsolos e passagens subterrâneas, Moegas, Plantas eólicas, Encontro de pontes, Coluna de areia tipo Huesker

> especificações técnicas

Momento excêntrico

27,1 kgm

Frequência

2300 rpm

Força centrífuga

1600 kN

Amplitude

4,8 mm

Peso dinâmico

5600 kg
