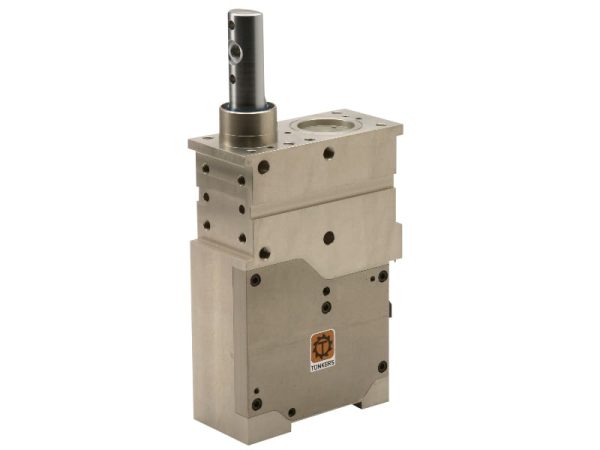

Unidade Linear Pneumático – Série SZV 60

Cilindro De Posicionamento Pneumático – Série SZV 60 com função de trava, corpo em alumínio e guias em bronze ou grafite para altas forças.

É mais um produto de tecnologia e qualidade Tünkers para nosso módulo de Posicionamento.

SERVIÇOS TÜNKERS

Estudo inicial para definição do equipamento adequado.
Suporte e tecnicos especializados no Brasil.
Desenvolvimento e acompanhamento da solução técnica
conforme às necessidades do cliente e do projeto.
Treinamento técnico para os operadores e equipes de engenharia.
Acompanhamento da instalação e testes de produção.

Vantagens

função de trava
Manutenção
guias em bronze ou grafite
corpo em alumínio
Eficiência

Aplicações

Posicionamento e localização de chapas com haste não rotativa e mecanismo de terceito ponto
Garantia de posicionamento e travamento para dispositivos automaticos e manuais
Aplicações diversas em linhas de montagem flexíveis - processos automátizados com variações de tipos produtos.
Aplicações em ambientes de Solda - Sensor indutivo imune a interferências.
Auxiliar na fixação e posicionamento de peças em diferentes áreas e processos automatizados

> especificações técnicas

Comprimento	365,00 mm
Largura	175,00 mm
Altura	80,00 mm

> DOWNLOAD

CAD

Catia V5 3D SZV 60 A32 T12 - 11.10.2010

Catia V5 3D SZV 60 A42 T12 - 11.10.2010

Catia V5 3D SZV 60 A12 T12 - 04.02.2015

Catia V5 3D SZV 60 A01 T12 - 11.10.2010

Catia V5 3D SZV 60 A22 T12 - 11.10.2010

Data Sheet

SZV 60 A...2 for contour pieces and off-center pins - 09.02.2015

SZV 60 SA for shot pins - 14.08.2019

SZV 60 A17 as power cylinder - 10.09.2009

SZV 60 A01 Standard version - 09.02.2015

Manual

SZV.1 40, Z, SZV 60 - 28.03.2012

Outras Especificações

SZV 60 Ratio of pull force and retraction stroke - 09.06.2015

Spare Parts Documentation

SZV 60 - 26.07.2011
