Grampo Pneumático – Série VU Norma NAAMS

Voltar
496d57317ea1b85eef33e8ffa8af56a3c70d3d43

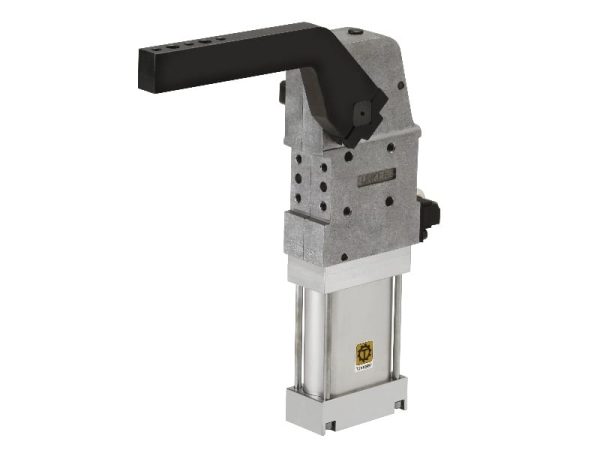

Grampo Pneumático – Série VU NORMA NAAMS é o dispositivo de fixação pneumático na norma NAAMS (North American Automotive Metric Standards) com travamento no terceiro ponto e ângulo de abertura ajustável.

É mais um produto de tecnologia e qualidade Tünkers para nosso módulo de Fixação.

SOLICITAR ORÇAMENTO
SUPORTE TÉCNICO

SERVIÇOS TÜNKERS

  • Estudo inicial para definição do equipamento adequado.
  • Suporte e tecnicos especializados no Brasil.
  • Desenvolvimento e acompanhamento da solução técnica
  • conforme às necessidades do cliente e do projeto.
  • Treinamento técnico para os operadores e equipes de engenharia.
  • Acompanhamento da instalação e testes de produção.

Vantagens

  • travamento no terceiro ponto
  • ângulo de abertura ajustável

Aplicações

  • Fixação de chapas
  • Garantia de posicionamento e travamento para dispositivos automaticos e manuais
  • Aplicações diversas em linhas de montagem flexíveis - processos automátizados com variações de tipos produtos.
  • Aplicações em ambientes de Solda - Sensor indutivo imune a interferências.
  • Auxiliar na fixação de peças em diferentes áreas e processos automatizados

> especificações técnicas

Peso 2,9 kg
Comprimento 321,00 mm
Largura 94,00 mm
Altura 45,00 mm

> DOWNLOAD

Acessorios

  • R... Retaining clip KU - VU - UA 50, 63 - 09.09.2019

CAD Acessorios

  • Step Spannarme Clamp arms Gr. 63 A80A81A82 - 19.07.2016
  • Step Spannarme Clamp arms Gr. 50 A80A81A82 - 19.07.2016
  • Step Spannarme Clamp arms Gr. 80 A80A81A82 - 19.07.2016
  • Catia V5 3D Spannarme Clamp arms Gr. 63 A80A81A82 - 19.07.2016
  • Catia V5 3D Spannarme Clamp arms Gr. 50 A80A81A82 - 19.07.2016
  • Catia V5 3D Spannarme Clamp arms Gr. 80 A80A81A82 - 19.07.2016

CAD

  • Step VU 50.1 BR2 Z A05 T12 - 05.10.2016
  • Catia V5 3D VU 63.1 BR2 Z A05 T12 - 21.12.2011
  • Catia V5 3D VU 50.1 BR2 A05 T12 135° - 24.09.2012
  • Catia V5 3D VU 50.1 BR2 Z A05 T12 - 21.12.2011
  • Step VU 80.1 BR2 A05 T12 135° - 05.10.2016
  • Catia V5 3D VU 80.1 BR2 A05 T12 135° - 24.09.2012
  • Catia V5 3D VU 80.1 BR2 Z A05 T12 - 21.12.2011
  • Catia V5 3D VU 63.1 BR2 A05 T12 135° - 23.01.2013
  • Step VU 50.1 BR2 A05 T12 135° - 05.10.2016
  • Step VU 80.1 BR2 Z A05 T12 - 05.10.2016
  • Step VU 63.1 BR2 A05 T12 135° - 05.10.2016
  • Step VU 63.1 BR2 Z A05 T12 - 05.10.2016

Data Sheet

  • VU... .1 BR2 Z A05 with hand leverNAAMS standard - 31.01.2020
  • VU... .1 BR2 A05 NAAMS standard - 31.01.2020
  • VU 80.1 BR2 Z A05 with hand leverNAAMS standard - 31.01.2020
  • VU 80.1 BR2 A05 NAAMS standard - 31.01.2020

Manual

  • V - VU... .1 BR2, BR3, Z, BG, LW - 28.09.2018

Outras Especificações

  • V... series Holding force depending on length of clamp arm - 13.12.2017
  • V... .1K... VG air consumption depending on opening angle - 15.10.2010
  • V... clamp arm weight - load offset of clamp arm - 03.03.2016
  • K...V...MK... Opening angle - swivel angle of hand lever - 04.01.2016
  • Cylinder strokes for sizes 50, 63, 80 - 06.11.2008
  • Clamping force against opening angle, sizes 32 - 50 - 63 - 80 - 06.11.2008
  • Clamp arm positions - 06.09.2019
  • V... .1 K... VG air consumption depending on opening angle - 06.05.2020

Spare Parts Documentation

  • VU 80.1 BR2 A05 - 05.03.2020
  • VU 50.1, 63.1 BR2 Z A05 - 05.03.2020
  • VU 50.1, 63.1 BR2 A05 - 04.03.2020
