Grampo Pneumático – Série Vario

Voltar
Grampo Pneumático - Série Vario

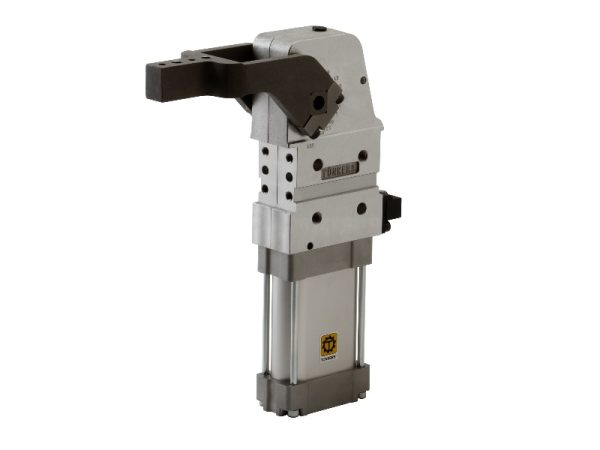

Grampo Pneumático – Série Vario é o grampo de fixação de alto desempenho, com ângulo de abertura ajustável, travamento no terceiro ponto e com opções de modelo manual ou pneumático.

É mais um produto de tecnologia e qualidade Tünkers para nosso módulo de Fixação.

SOLICITAR ORÇAMENTO
SUPORTE TÉCNICO

SERVIÇOS TÜNKERS

  • Estudo inicial para definição do equipamento adequado.
  • Suporte e técnicos especializados no Brasil.
  • Desenvolvimento e acompanhamento da solução técnica conforme as necessidades do cliente e do projeto.
  • Treinamento técnico para os operadores e equipes de engenharia.
  • Acompanhamento da instalação e testes de produção.

Vantagens

  • Precisão
  • Alta durabilidade
  • Travamento no terceiro ponto
  • Ângulo de abertura ajustável

Aplicações

  • Fixação de chapas
  • Garantia de posicionamento e travamento para dispositivos automáticos e manuais
  • Aplicações diversas em linhas de montagem flexíveis - processos automatizados com variações de tipos produtos.
  • Aplicações em ambientes de solda - sensor indutivo imune a interferências.
  • Auxiliar na fixação de peças em diferentes áreas e processos automatizados.

> especificações técnicas

Peso 4,3 Kg.
Comprimento 321,00 mm
Largura 104,00 mm
Altura 48,00 mm

> DOWNLOAD

Acessorios

  • AK1.1... BR2 T12 Protective Cap - 11.09.2018
  • AK1.1... BR2 Z T12 Protective Cap - 10.09.2019
  • AP 40, 43, 50, 53-20 Shims - 23.01.2014
  • Clamp arm EF 80 - 01.02.2010
  • Clamp arm EF A10, A11, A12 size 50, 63 - 06.11.2019
  • Clamp arms A10, A11, A12 for clamps size 50, 63 - 30.11.2012
  • Clamp arms A10, A11, A12 for clamps size 80 - 30.11.2012
  • Clamp arms A40, A41, A42 for clamps size 50, 63 - 15.04.2013
  • Clamp arms A40, A41, A42, A43, A44, A45 for clamps size 80 - 09.05.2019
  • Clamp arms A43, A44, A45 for clamps size 50, 63 - 15.04.2013
  • Clamp arms A80, A81, A82 for clamps size 50, 63, 80 - 05.11.2018
  • Clamp arms AL10, AL11, AL12 for clamps size 50, 63 - 08.03.2021
  • R... Retaining clip - 15.10.2021
  • Spannarm LWG A40 für Spanner Baugröße 50, 63 - 08.12.2022
  • VD... Flow-Control Valve - 02.02.2015
  • WK... Right-angled coupling - 26.03.2018

CAD de Acessórios

  • Step AK1.1 80.1 BR2_BR3 T12_T08 Schutzkappe protection cap - 25.10.2018
  • Step Endlagenrasteretaining clip K 50, V 50.1, MK 50.1, MKC 50 - 29.01.2020
  • Step Endlagenrasteretaining clip K 63, V 63.1, MK 63.1, MKC 63 - 01.10.2015
  • Step Spannarme Clamp arms Gr. 50 A10A11A12 - 12.05.2011
  • Step Spannarme Clamp arms Gr. 50 A40A41A42 - 15.02.2013
  • Step Spannarme Clamp arms Gr. 50 A80A81A82 - 19.07.2016
  • Step Spannarme Clamp arms Gr. 63 A40A41A42 - 06.10.2011
  • Step Spannarme Clamp arms Gr. 63 A80A81A82 - 19.07.2016
  • Step Spannarme Clamp arms Gr. 80 A10A11A12 - 12.05.2011
  • Step Spannarme Clamp arms Gr. 80 A40A41A42 - 10.05.2016
  • Step Spannarme Clamp arms Gr. 80 A80A81A82 - 19.07.2016
  • Catia V5 3D AK1.1 50.1 BR2_BR3 T12 Schutzkappe protection cap - 25.10.2018
  • Catia V5 3D AK1.1 63.1 BR2_BR3 T12 Schutzkappe protection cap - 25.10.2018
  • Catia V5 3D AK1.1 80.1 BR2_BR3 T12_T08 Schutzkappe protection cap - 25.10.2018
  • Catia V5 3D Endlagenrasteretaining clip K 50, V 50.1, MK 50.1, MKC 50 - 29.01.2020
  • Catia V5 3D Endlagenrasteretaining clip K 63, V 63.1, MK 63.1, MKC 63 - 29.01.2020
  • Catia V5 3D Spannarme Clamp arms Gr. 50 A10A11A12 - 16.01.2015
  • Catia V5 3D Spannarme Clamp arms Gr. 50 A40A41A42 - 15.02.2013
  • Catia V5 3D Spannarme Clamp arms Gr. 50 A80A81A82 - 19.07.2016
  • Catia V5 3D Spannarme Clamp arms Gr. 63 A10A11A12 - 16.01.2015
  • Catia V5 3D Spannarme Clamp arms Gr. 63 A40A41A42 - 06.10.2011
  • Catia V5 3D Spannarme Clamp arms Gr. 63 A80A81A82 - 19.07.2016
  • Catia V5 3D Spannarme Clamp arms Gr. 80 A10A11A12 - 16.01.2015
  • Catia V5 3D Spannarme Clamp arms Gr. 80 A40A41A42 - 06.10.2011
  • Catia V5 3D Spannarme Clamp arms Gr. 80 A80A81A82 - 19.07.2016
  • Step AK1.1 50.1 BR2_BR3 T12 Schutzkappeprotection cap - 25.10.2018
  • Step AK1.1 63.1 BR2_BR3 T12 Schutzkappe protection cap - 25.10.2018

CAD

  • Catia V5 3D V 63.1 BR2 A00 T12 - 30.08.2016
  • Catia V5 3D V 63.1 BR3 A40 T12 - 30.08.2016
  • Catia V5 3D V 80.1 BR2 A00 T12 - 20.01.2015
  • Catia V5 3D V 80.1 BR3 A40 T12 - 20.05.2014
  • Catia V5 3D V2 50.1 BR3 A40 T12 - 30.08.2016
  • Catia V5 3D V2 63.1 BR3 A40 T12 - 30.08.2016
  • Catia V5 3D V2 63.1 BR3 A41 T12 - 04.02.2020
  • Catia V5 3D V2 63.1 BR3 A42 T12 - 04.02.2020
  • Catia V5 3D V2 80.1 BR3 A40 T12 - 20.05.2014
  • Catia V5 3D V 50.1 BR2 A00 T12 - 31.07.2015
  • Catia V5 3D V 50.1 BR3 A40 T12 - 30.08.2016
  • Step VV2 80.1 BR3 A00 T12 - 24.08.2020
  • Step VV2 50.1 BR3 A00 T12 - 24.08.2020
  • Step VV2 63.1 BR3 A00 T12 - 24.08.2020
  • Catia V5 3D VV2 50.1 BR3 A00 T12 - 24.08.2020
  • Catia V5 3D VV2 63.1 BR3 A00 T12 - 24.08.2020
  • Catia V5 3D VV2 80.1 BR3 A00 T12 - 24.08.2020

Data Sheet

  • V-V2 ... .1 BR2 S P extern. limit stop - clamp arm positioning - 26.03.2019
  • V-V2... .1 BR2 A40 with clamp arm 45 mm offset - 24.05.2019
  • V-V2... .1 BR2 Standard version - 27.03.2019
  • V-V2... .1 BR2 T08T-T08 with pneumatic sensing system - 14.08.2019
  • V-V2... .1 BR3 - 26.03.2019
  • V-V2... .1 BR3 A40 with clamp arm 45 mm offset - 14.08.2019
  • V-V2... .1 LW Lightweight design sizes 50-63 - 02.03.2020
  • V-V2... .1 BR3 K 5°-44° - 24.08.2020
  • V-V2... .1 BR3 A40 with clamp arm 45 mm offset - 02.07.2020
  • V-V2... .1 BR3 - 02.07.2020

Manual

  • V-VU... .1 BR2, BR3, Z, BG, LW - 09.10.2020

Outros Especificações

  • V... clamp arm weight - load offset of clamp arm - 03.03.2016
  • Cylinder strokes for sizes 50, 63, 80 - 06.11.2008
  • Clamping force against opening angle, sizes 32-50-63-80 - 06.11.2008
  • Clamp arm positions - 06.09.2019
  • V... K... Clamping force against length of clamp arm - 04.09.2020
  • V... series Holding force depending on length of clamp arm - 13.12.2017
  • V... .1 K... VG air consumption depending on opening angle - 15.10.2010

Spare Parts Documentation

  • V-V2 50.1, 63.1 BR2 T08T - 02.01.2020
  • V-V2 50.1, 63.1 BR3 - 03.01.2020
  • V-V2 50.1, 63.1 LW - 03.01.2020
  • V-V2 80.1 BR2 - 03.01.2020
  • V-V2 80.1 BR3 - 03.01.2020
  • Retaining clip K, KV, MK, MKC, V-2, 50, 63 - 12.05.2017
  • V-V2 50.1, 63.1 - 10.06.2016
  • V-V2 50.1, 63.1 BR2 - 02.01.2020

APLICACÃO DO PRODUTO

  • Grampo Pneumático - Série Vario FOTO 1
  • Grampo Pneumático - Série Vario FOTO 2
  • Grampo Pneumático - Série Vario FOTO 3
  • Grampo Pneumático - Série Vario FOTO 4
  • Grampo Pneumático - Série Vario FOTO 5

Grampo Pneumático Vario V 50.1, 63.1, 80.1
